2) 반드시 “C:\Program Files" 에 "cad-connect-excel" 폴더 생성
3) C:\Program Files\cad-connect-excel 폴더에 압축해제
4) 압축 해제 하면
① cad_connect_excel.mnl
② cad_connect_excel.mns
③ cad_connect_excel.dll
④ cad_connect_excel.slb
⑤ cad_connect_excel.VLX
⑥ cad_connect_excel.chm 이 파일들이 있어야 합니다
5) 캐드 실행 후 menuload 실행
찾아보기 클릭
C:\Program Files\cad-connect-excel 폴더에 cad_connect_excel.mns를 선택
![](https://blog.kakaocdn.net/dn/DXGvz/btsivgjztX5/HdIFheAk3qPYgnVoXuKjj0/img.png)
해당 툴바가 나타나면 정상적으로 로드 된 것입니다
(혹시나 위 그림이 나오지 않고 네모툴바만 형성 되더라도 기능은 실행되니
그냥 쓰면 될듯 합니다)
6) 신뢰할수 있는 폴더에 경로 추가(도구 → 옵션 → 파일)
- C:\Program Files\cad-connect-excel
2. 기능
1) 캐드 좌표 → 엑셀
- 객체의 좌표(X,Y)를 엑셀로 변환
2) 캐드 문자 → 엑셀
- 캐드의 문자를 엑셀로 변환
3) 캐드 표 → 엑셀
- 캐드에서 작성된 표를 엑셀로 변환
4) 엑셀 좌표 → 캐드
- 엑셀에 입력된 X,Y 좌표를 캐드에 표기
5) 엑셀 문자 → 캐드
- 엑셀에 입력된 문자를 캐드로 변환
6) 엑셀 표 → 캐드
- 엑셀 표를 캐드로 변환
3. 캐드 재실행 후 프로그램 도구막대 ??? 표시 될 경우

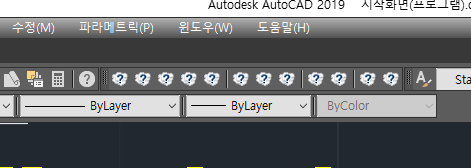

캐드 재실행시 프로그램 도구막대 모양 ??? 표시가 나올수 있습니다.
![](https://blog.kakaocdn.net/dn/beWfij/btsisNCZ0Zi/6WUOe9ZOJDJYyBuOJAZ8Ck/img.png)

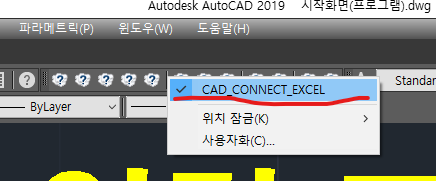

커서를 물음표에 대고 마우스 오른쪽을 눌러서
![](https://blog.kakaocdn.net/dn/z4uTN/btsiuLREiol/JR6FNnHaOlPTHiZNK23V6K/img.png)
도구막대를 체크 해제 해주세요

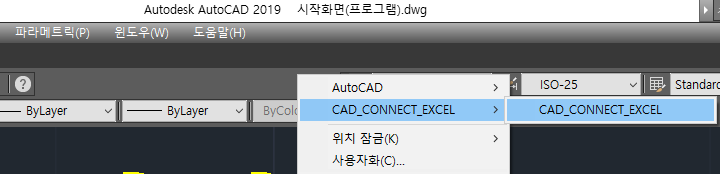

다시 마우스 오른쪽을 눌러서 프로그램 도구막대를 체크 해주세요
![](https://blog.kakaocdn.net/dn/boIqVq/btsivPTAK9e/5pGbsvBRcrlGBXHuvpVykK/img.png)
재실행시 마다 도구막대를 위사진대로 재추가 해야될 수도 있습니다.ㅠㅠ
-------------------------------------------------------------------------------------------------------------
