○ 개요
광파기는 프리즘을 향해 빛을 발사하면 이 빛이 프리즘을 도착한 후 바로 반사되어 광파기로 되돌아 온다. 빛이 프리즘을 갔다가 오는데 걸린 시간을 계측해서 거리를 빠른 시간 안에 계산 한다.
(빛의 속도 1초에 지구 7바퀴반 = 29,999,800km)
○ 좌표
X, Y 축은 평면상의 좌표로 활용
Z축은 지반의 Elevation으로 쓰인다.
측량에서는 X축이 남, 북 Y축이 동, 서를 나타낸다.
캐드상에 입력시에는 Y, X로 반대로 입력해야 한다.
캐드는 수학좌표를 사용 해서 동서남북을 기준으로 하고, 측량은 북남동서를 사용하기때문이다.
○ 광파기 설치
1) 삼각대를 세운다.(눈으로 대강 수평을 맞추고 세운다)
2) 삼각대 상단 광파기 세우는 곳은 가운데가 비어있다.
3) 삼각대와 광파기를 연결시키는 조임나사도 가운데가 비어있다.
4) 이 두개의 부분을 가운데로 맞추고 위에서 내려다 보고 cp점이 이 사이에 들어오도록 삼각대를 설치한다.
5) 광파기를 삼각대에 올려놓고 삼각대 연결 나사를 조여 고정시킨다.(꽉 조이지 말것-반고정)
6) 광파기로 cp점이 중심선 근처에 있는지 렌즈를 통해 확인한다.
7) 중심선 근처에 있지 않다면 cp점이 중심 근처에 오도록 렌즈를 보고 있는 상태에서 원하는 삼각대 다리
두개를 움직이면서 맞춘다. (삼각대 다리 한쪽은 왠만하면 움직이지 않는다.)

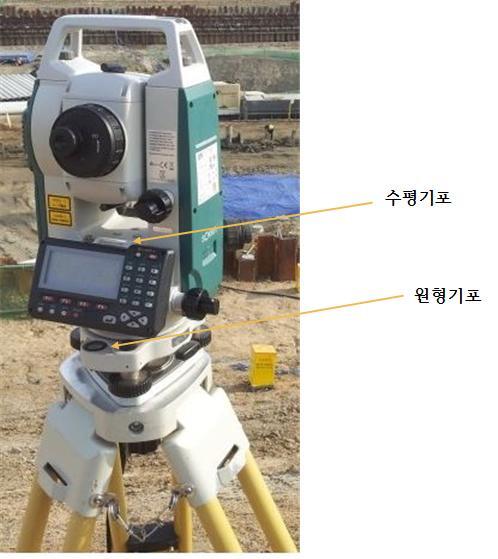

8) 광파기 원형 기포를 중심에 맞춘다.
- 되도록 삼각대 다리를 움지이지 말고 삼각대 다리 길이를 조절하면서 기포를 맞추는게 설치가 빠르다.
9) 기포가 맞춰지면 광파기로 cp점을 다시 확인하고 아까 반고정시켯던 연결 나사를 약간 풀어서
cp점이 정확히 중심에 오도록 광파기를 삼각대 상단에서 조금씩 움직이면서 중심에 맞춘다.
그 후 연결나사를 꽉 조인다.
10) 이제 수평 기포를 광파기의 미동나사를 이용해서 수평을 맞춘다.
12) 다시 한번 cp점 위치 확인하고 수평기포 확인하면 1차 설치는 끝.
○ 광파기 셋팅
각 광파기 사용법에 따라 전원을 키고 셋팅한다.
보통 광파기를 키고 좌우 한번, 상하로 한번 움직이면 소리가 나면서 광파기가 셋팅 된다.
광파기에 전자수평기가 있으면 화면을 보고 미동나사를 이용해 수평을 다시 조정한다.
(미동나사는 항상 정면에 좌, 우 두개는 같이 움직인다 - 전자수평기의 미세한 수치가 안맞을경우 미동나사
한개씩 조정하면서 맞춘다.)
각 광파기의 설명에 따라 기계설치점의 좌표를 입력하고 방위각, 후시점 등을 입력한다.
1. 최초 후시점 관측 시

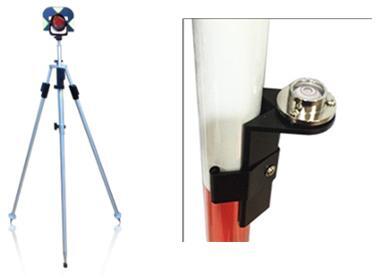

1)프리즘을 설치할때는 폴대에 기포를 설치하고 삼각대 사용을 권장한다.
(cp점을 추가로 내릴때도 이와 동일)
2) 프리즘은 광파기의 방향쪽으로 바라보게 설치한다.
3) 프리즘 상단에 보면 작은 구멍이나 뾰족한 부분이 있는데 거기를 보고 광파기 방향쪽으로 프리즘이
광파기와 직선이 되게 맞춘다.
2. 목표점을 찾을경우
목표점 찾을때 프리즘을 전,후,좌,우로 움직일때가 많다.
움직이는 기준은 광파기와의 방향을 기준으로 움직이면 된다.
광파기와 직선방향으로 전, 후
직각방향으로 좌, 우 로 움지이면 된다.
3. cp점을 만들때
cp점 말목을 사용할때는 손상이 잘 되지 않는 것을 사용할 것을 권장한다.
그리고 좌표 관리 대장 같은 것을 만들어서 잘 관리한다.(첨부 자료 참고)
나무 말목을 사용할때는 말목 중심에 십자 못을 박아 사용하는것을 추천한다.
