○ 정의

레벨과 표척등을 이용해 어떤 지점의 높이를 결정하는 것을 말한다.

레벨측량, 고저측량이라고도 한다.

​

○ 레벨 용어

TBM : Temporary Bench Mark(임시 도근점)

​

IH : Instrument Height(기계고)

​

FS : Fore sight(전시)

​

BS : Back sight(후시)

​

IP : Intermediate Point(중간점)

​

TP : Turning Point (이기점 - 측량기 이동시)

​

GH : Ground Height(지반고)

​

○ 사용기기(레벨기, 삼각대, 스타프)

1. 레벨기

1) 분도반부(각도)

2) 거리 측정

- 스타디아선 위아래 사이 길이를 봤을때 스타프 길이 L = 30cm일때

레벨기와 스타프 와의 길이는 30m 정도 된다.

(단위를 cm → m로 바꿔주면 된다)

​

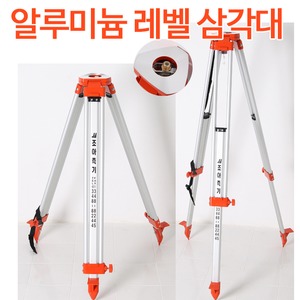

2. 삼각대

기포 맞추기 어려우신분은 기포방향과 같은 쪽의 삼각대 다리를 조정하면

쉽게 기포를 맞출수 있다.

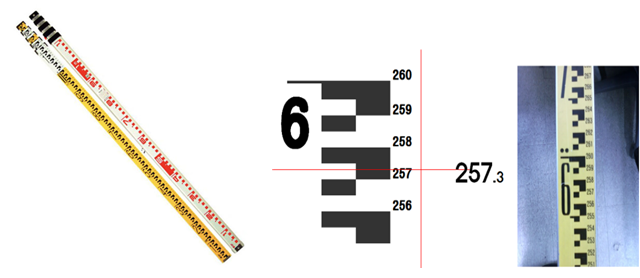

3. 스타프

1) 스타프 작은 숫자 260 = 2m 60cm 나타낸다.

2) 우측그림 숫자 6 위에 점 두개 = 2m

만약 점 3개 = 3m

3) 스타프 내릴때 뒤쪽 고정부분 누를때 손 조심!!

○ 측량방법

1. TBM점 확인

2. 측정 지점과 TBM점 사이 측정지점이 잘 보이는곳에 레벨기 설치

1) 삼각대 설치

2) 레벨기 와 삼각대 결합(레벨기 중앙 하단과 삼각대 상단 나사 결합)

3) 기포 가운데로 조정

3. 후시 측정(TBM점)

4. 전시 측정(측정지점)

- 기계이동시 -

5. 임시도근점 설정(전시)

6. 위 1~4번 반복하여 측량

​

○ 야장 기입

TBM - 레벨기 셋팅후 TBM점(후시) 측량

IH(기계고) = GH + BS = 0.72 + 20.32 = 21.04

​

1지점 - 전시(IP점) 측량

1번지점 지반고 = IH - IP = 21.04 - 1.53 = 19.51

​

2~3번도 똑같음(기계는 이동되지 않음)

​

- 기계이동시 -

4번 - 1) 임시도근점 전시(TP) 측량

2) 4번 지반고 확인 GH = 21.04 - 1.65 = 19.39

3) 기계이동후 4번 측량지점을 후시로 재측량 BS = 0.86

4) 기계고 확인 IH = 19.39 + 0.86 = 20.25

​

다음 목표 지점 1번 처럼 측량 반복

-------------------------------------------------------------------------------------------------------------
