토질주상도(시추 주상도), 표준관입시험

토질주상도

​

1. 토질주상도 정의

​

지반조사로 보링공에서 채취한 시료를 현장에서 살펴보고, 판별 분류후 토질기호를 사용하여 지층의

층별, 포함물질 및 층두께 등을 그림으로 나타낸 것을 말한다.

​

또한 표준관입시험, 토질시험등을 통한 지반의 경연상태와 지하수위 등을 표시하여 지하부위의 상태를 파악하여 기초설계 및 토공사 시공계획 등에 활용한다.

​

2. 토질주상도 필요성

파악내용	활용방안
토질 및 토층	기초의 설계
지내력(N치)	토공사 시공계획
지하수위	공법선정
지하매설물	토공사비 및 공기 파악
지반공동구	잔토량 산정

3. 토질주상도 목적

​

1) 공내지하수위 파악.

2) 토질의 샘플링 조사.

3) 흙막이 및 기초공사 선정.

4) 지층의 파악.

​

​

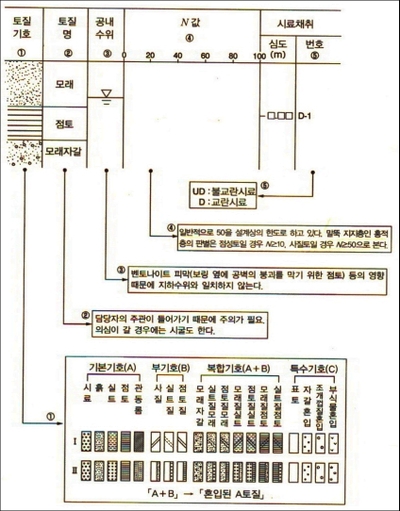

4. 토질주상도 기입내용

​

1) 지반조사일자 및 작성자

2) 지반조사지역.

3) 지하수위.

4) 표준관입시험에 의한 n치

5) 보링방법.

6) 발주기관 및 시공기관.

7) 지충두께 및 구성상태.

8) 심도에 따른 토질 상태.

9) 샘플링 방법.

​

5. 보링위치 표기

​

시추주상도에 표기되는 BH-1, NH-1 등의 표기는 특별한 규정에 의한 표기가 아니라 조사현장의 특성에 따라 임의로 결정합니다.

통상 BH는 bore hole 의 표기로서 “시추공”을 의미 합니다.



시추조사는 특수한 경우가 아니면 일반적으로 천공직경에 따라 BX규격과 NX규격을 적용하여 굴착을 합니다. 따라서 NH 및 BH는 천공 직경에 따른 표기일수도 있고 아니면 기존의 보링공(BH)과의 구분을 위한 새로운 시추공(NH:new bore hole)을 표현한다고 할 수도 있습니다.

터널(tunnel)의 경우 TB-1 등의 표기를 하기도 하고

교량(Bridge)을 BB-1, BH-1 등으로 표기하기도 합니다.

​

지반조사보고서의 본분을 확인하면, 구조물별 표기인지, 신구보링공의 표기인지 등을 확인할수 있습니다.

​

​

일반적 표기

​

BH(Bore Hole) - 기존 보링공

NH(New Bore Hole) - 새로운 보링공

​

​

※ 참고자료

첨부파일

4.+지반조사편람(제3편).hwp

5.40MB



​

-----------------------------------------------------------

​

표준관입시험

​

1. 개 요

원 위치에 있어서 흙의 연경(consistency), 상대밀도(relativity density) 등을 알기 위한 N치를 측정하는 관입시험방법을 말한다.

N치란 중량 63.5kg의 해머를 75cm의 높이에서 자유 낙하시켜 표준관입 시험용 샘플러를 30cm 관입하는데 필요한 타격횟수를 말한다.

​

​

위의 정의대로 표준관입시험에서, 30cm 관입에 필요한 타격회수가 N치인데, N치의 최대값은 50입니다

​

연약지반에서는 적은 타격회수에 30cm 타입이 가능할 것이고, 경질지반에서는 50회를 타격해도 30 cm 타입이 불가능할 것입니다.

​

​

N치에 대한 주상도 표기방법은 다음과 같습니다.

​

① 표기방법 : 타입회수는 분자로, 관입깊이는 분모로 표시한다.

​

(예)

3회 타입으로 30cm 관입했을 경우 = 3 / 30

50회로 타입을 중단, 그 때까지의 관입량이 15cm 인 경우 = 50 / 15

3회 타격시 갑자기 40cm가 관입(3/40)되어 30cm 관입량에 대한 보정된 N치가 필요하거나 50회를 타격하여도 15cm 밖에 관입(50/15)되지 않아 N치=50을 그대로 사용하기에는 너무 지내력을 과소평가한다는 판단이 생겨 N치를 보정할 필요성을 느낄 경우에는

‘N치 환산방법’ ​을 사용할 수 있습니다.

​

② N치 환산방법 : N = ( 30 / 관입량 ) × 타격회수



(예)

3 / 40 : N = 30/40 × 3 = 2.25

50 / 15 : N = 30/15 × 50 = 100 ​

---------------------------------------------------------------------------------------------------------------------------
