REVCLOUD = Revision cloud

구름형 리비전이라고 부르고 그냥 구름표시라고 인식하시면 될듯 합니다.

​

도면의 수정부분이나 어느 특정부분을 표기할때 주로 사용하는 명령어 입니다.

​

- 사용법 -

​

그리기 메뉴안에 구름모양을 선택하시거나 바깥에 나와있는 도구막대에서 구름모양을 선택하시면 됩니다.

단축키는 따로 없습니다.

​

* 추가명령 *

​

1) 호길이(A) - 구름모양의 최소 호길이와 최대 호길이를 정합니다. 두개의 값을 같게 하면 일정한 호가

그려지고 다르게 하면 불규칙한 호가 됩니다.

​

2) 객체(O) - 객체를 선택하고 진행하면 구름모양으로 바뀌며 구름 방향을 선택하면 구름모양으로 변화시키게

됩니다.

​

3) 스타일(S) - 구름선의 종류를 변경할 수 있습니다. 일반/컬리그래피 중 선택가능합니다.

​

​

​

구름모양의 두께를 두껍게 하실려면 특성으로 들어가서 전역폭을 조정하시면 됩니다.

​

​

-----------------------------------------------------------------------------------------------------------------------

유투브 : 코인tk

​

https://youtu.be/x_gBE5FtHpw

​

​

​

​

​

#캐드 #오토캐드 #cad #autocad #revcloud #명령어 #구름모양 #구름형 #revision #캐드동영상 #동영상 #강의 #캐드강의 #캐드명령어

better_wmf 라는 프로그램입니다.

캐드 도면을 문서로 옮기는 작업을 많이 하곤하는데 그냥 복사 해서 붙여넣기 하면

배경도 따라오고 파일도 무겁습니다.

캐드 자체에서 배경을 제거하고 도면만 빼낼 수도 있지만 저는 이프로그램을 쓰는게

더 빠르고 효율적인거 같습니다.

압축파일을 풀면 아래와 같이 나옵니다.

​

​

맨위에 BCLIPBRD 를 클릭하면

​

이렇게 됩니다. 옵션들을 선택하고 캐드에서 복사를 원하는 부분만 선택하고 ctrl + c

​

엑셀이나 한글 등의 문서에서 ctrl + v 하면 도면이 나오게 됩니다.

​

예)

빨강색 부분만 선택해서 복사를 해보면

이렇게 됩니다. 옵션에서 흑백을 체크를 해서 흑백으로 됫구요 칼라로도 복사가 됩니다.

​

유투브 : 코인tk

---------------------------------------------------------------

​

https://youtu.be/FIYrk_KWDAQ

​

​

​

#캐드 #오토캐드 #토목 #프로그램 #cad #캐드엑셀 #캐드한글 #토목캐드 #better wmf #캐드화면 #이동 #캐드동영상 #동영상 #강의 #캐드강의 #캐드명령어

도구 -> 사용자화 -> 프로그램매개변수 편집

​

메모장이 나오게 됩니다. 여러가지 명령어 들이 나오고 앞에있는게 단축키 입니다.

단축키를 내가 편한데로 수정하시면 됩니다. 다른명령어와 단축키가 겹치는게 없도록 수정을 해야 합니다.

그리고 단축키 부근에 한글로도 되어있는데요 저렇게 한글자판을 넣게되면 자판을 한글로 나두고 입력해도

명령어가 실행이 됩니다.

​

입력이 끝나면 캐드를 재 실행하시면 바뀐 단축키로 이용할수 있습니다.

​

한글 겸용 명령어는 파일을 올려논걸 복사해서 붙여넣기 하시면 됩니다.

첨부파일

-----------------------------------------------------------

​

https://youtu.be/t4U5Oz-OxQY

​

​

​

블럭(block) - 단축키 b

​

여러개의 객체를 한개의 블럭으로 지정한다.

​

분해(explode)

​

블럭이나 복합된 객체를 각각의 객체로 분해할때 사용함.

​

회전(rotate) - 단축키 r

​

원하는 방향으로 객체를 회전한다.

​

대칭(mirror) - 단축키 mi

​

거울에 비치듯이 선택한 객체를 복사한다. 서로 대칭인 객체를 그릴때 주로 사용

​

축척(scale) - 단축키 sc

​

객체의 크기를 조정할때 사용

참조 사용시 처음 객체의 길이를 입력하고 원하는 길이 입력시 크기 조정됨.

​

예) 기존 선의 길이 100 -> 300으로 조정시

참조 선택후 100 엔터 , 다음 300엔터 하면 길이 300으로 조정됨.

​

특성(properties) - 단축키 pr

​

객체의 여러가지 특성을 사용자가 원하는 데로 조정하기 위해 사용됨.

​

간격띄우기(offset) - 단축키 o

​

선택한 객체를 일정한 거리 또는 지정하는 점만큼 간격을 띄움.

​

​

​

​

#cad #캐드 #단축키 #오토캐드 #명령어 #캐드동영상 #동영상 #강의 #캐드강의 #캐드명령어

Autocadws

​

1. 캐드자료 업로드

1) pc에서 autocadws 사이트 접속 https://web.autocad.com/login

2) 회원가입

3) 파일 업로드

2. 핸드폰에서 캐드사용

1) 핸드폰에서 autocadws 어플 설치(다른 캐드 어플도 많이 있습니다.)

2) 로그인 후 업로드 된 파일 확인

3) 파일 클릭하여 도면 확인

4) 수정도 가능하나 현장에서 도면 확인용으로 사용하는걸 추천

캐드 어플의 종류가 많으니 자신이 원하는 어플을 찾아서 설치하면 됩니다.

웹하드를 지원하지 않는 어플은 핸드폰 내에 캐드파일을 저장해야 합니다.

​

첨부파일 : 사용 설명서

------------------------------------------------------------------------------------------------------------------------

​

캐드파일 나눠서 보기

​

한장의 도면에서 여러 곳을 동시에 확인하려면,

​

명령어 [VPORTS]

​

두개 이상의 도면을 동시에 보려면

​

명령어[SYSWINDOWS]

​

또는 윈도우 창에서 확인

​

플롯(PLOT)

​

1. 제목표시줄 : 현재 출력 할 영역의 이름이 나타난다.

​

2. 페이지설정 : 페이지설정을 조정하며 PLOT 관련 사항을 저장해 놓고 사용할 수 있다.

​

3. 프린터/플로터 : 프린터 선택

​

4. 용지크기 선택

​

5. 복사매수 선택

​

6. 플롯영역 : 출력 범위를 조정한다.

1) 화면표시(Display) : 현재 보고있는 화면을 출력

2) 한 계(Limits) : 설정한 영역에 맞게 출력

3) 윈 도 우(Window) : 영역을 직접 지정

​

7. 플롯 간격띄우기

1) x, y 좌표를 치수로 조정

2) 플롯의 중심 : 가운데를 중심으로 함. (주로 체크하고 인쇄)

​

8. 플롯 축척

1) 용지에 맞춤 : 선택 용지에 맞게 출력함

2) 축 척 : 축척을 자유롭게 조정가능

3) 선가중치 축척 : 선 두께에 축척을 적용

​

9. 미리보기 : 현재의 출력상태를 확인

​

10. 배치에 적용 : 설정값을 적용( 이 적용 상태는 저장되어 다음 플롯을 진행할때 똑같이 적용됨)

​

11. 플롯 스타일 테이블 : 출력할때 선 색상을 지정하거나 흑백 출력등 색상으로 출력효과를 줄 수 있음

​

12. 음영처리된 뷰포트 옵션 : 음영처리, 랜더링된 화면이 플롯되는 방법을 지정하고 해상도를 결정

1) 음영플롯 : 플롯되는 방법을 지정

2) 품질 : 음영이나 랜더링된 화면이 출력되는 경우 해상도를 지정

3) DPI : 해상도를 직접 입력

​

13. 플롯옵션 : 플롯과 관련된 다양한 항목을 조정

1) 백그라운드 플롯 : 플롯이 배경에서 처리되도록 함

2) 객체의 선가중치 플롯 : 선두께에 맞게 플롯될지 여부를 선택

3) 플롯 스타일로 플롯 : 객체 및 도면층에 적용된 플롯 스타일의 플롯 여부를 조정

4) 도면 공간을 맨 마지막으로 플롯 : 종이영역을 나중에 출력

5) 도면공간 객체 숨기기 : 3차원 객체를 출력할 때 이용, 객체의 숨은선을 제거하여 출력함.

6) 플롯 스탬프 켬 : 플롯 스탬프 기능 사용, Plot stamp 명령에서 지정한 부분의 사용여부를 조정

7) 변경사항을 배치에 저장 : 현재 대화상자에서 변경한 사항을 배치에 저장

​

14. 도면방향 : 출력방향을 조정

1) 세로(Portrait) : 용지의 폭이 짧은쪽이 위로 가도록 도면 방향을 맞추고 출력

2) 가로(Landscape) : 용지의 폭이 긴쪽이 위로 가도록 도면 방향을 맞추고 출력

3) 대칭으로 플롯(Plot upside-down) : 상하를 뒤집어 출력

​

​

https://youtu.be/FghO9uj4RZQ

​

​

​

#캐드 #토목 #autocad #cad #실무 #캐드동영상 #동영상 #강의 #캐드강의 #캐드명령어 #캐드영상 #캐드설명 #토목캐드 #코인tk #plot #플롯 #캐드출력 #vport #분할 #보기 #옵션 #토목도면 #매일발전

도구 -> 사용자화 -> 프로그램매개변수 편집

​

메모장이 나오게 됩니다. 여러가지 명령어 들이 나오고 앞에있는게 단축키 입니다.

단축키를 내가 편한데로 수정하시면 됩니다. 다른명령어와 단축키가 겹치는게 없도록 수정을 해야 합니다.

그리고 단축키 부근에 한글로도 되어있는데요 저렇게 한글자판을 넣게되면 자판을 한글로 나두고 입력해도

명령어가 실행이 됩니다.

​

입력이 끝나면 캐드를 재 실행하시면 바뀐 단축키로 이용할수 있습니다.

​

한글 겸용 명령어는 파일을 올려논걸 복사해서 붙여넣기 하시면 됩니다.

첨부파일

-----------------------------------------------------------

​

https://youtu.be/t4U5Oz-OxQY

​

​

​

#캐드 #cad #명령어 #한글명령어 #autocad #캐드명령어 #cad 명령어 #단축키 #캐드 단축키 설정 #단축키설정 #캐드동영상 #동영상 #강의 #캐드강의 #캐드명령어

안녕하세요!

캐드 아무나 할 수 있습니다. 조금만 시간을 내시면 여러분도 캐드 ace가 되실 수 있습니다.

제가 아는 선에서 실무와 연계해서 설명을 해 드리겠습니다.

​

​

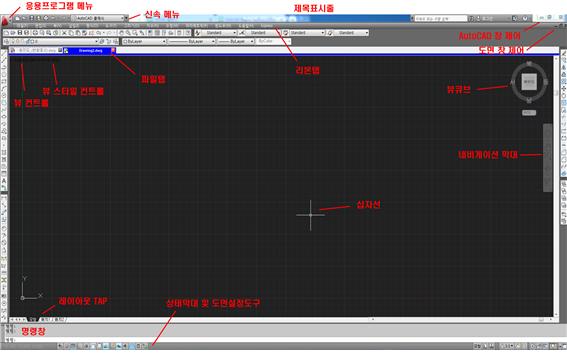

1. 응용프로그램 메뉴 : 대부분 프로그램의 기본 기능(새문서, 저장, 열기 등)

2. 신속메뉴 : 응용 프로그램 메뉴에 있는 기능 중 자주 사용되는 기능을 빠르게 접근 할 수 있도록 아이콘으로 배치

3. 제목표시줄 : 프로그램의 이름과 현재 사용중인 파일명이 표시

4. 정보센터 : 인터넷을 통해 필요로 하는 정보를 검색

5. AutoCAD창 제어 : CAD 프로그램 창의 표시 크기를 변경하거나 프로그램을 종료

6. 리본메뉴 : CAD에서 주로 사용되는 명령어를 아이콘의 형태로 배치 ( 일부명령 배치 되지 않음)

7. File Tap : 여러 파일을 동시에 열고 있는 경우 파일간에 전환에 사용 됨

8. 뷰 컨트롤 : 현재 보이고 있는 화면의 방향을 조정

9. 뷰 스타일 컨트롤 : 객체의 표시 형태를 변경한다.(3D 객체의 표시 형식을 변경)

10. 도면창 제어 : 프로그램을 종료하지 않고 열려 있는 파일을 종료 하거나 도면창의 표시 사이즈를 변경

11. 뷰큐브 : 뷰 컨트롤과 동일 기능이나 큐브를 사용하여 직접 컨트롤로 기본 방위 외에 임의의 방위로 직관적으로

변경가능

12. 네비게이션 막대 : 작업창 안의 공간에서 위치 이동등의 기능에 관련되 컨트롤 기능을 아이콘으로 배치

13. 작업창 : 작업하고 있는 결과물이 표시되고 실제 작업이 진행되는 창

14. 명령창 : 입력된 명령의 표시 및 CAD로 부터의 요구 사항, 옵션등이 표시되는 대화 창구

15. 십자선 : 객체의 선택 및 위치의 입력을 위한 마우스 포인터

16. 배치 TAP : 작업공간인 모델탭과 출력형식인 배치탭간의 전환

17. 상태표시줄 및 도면설정도구 : 작업을 편하게 도와주는 주요 기능의 ON/OFF 토글 및 도면 작업시 작업을

빠르게 진행하기 위한 컨트롤 등이 아이콘으로 배치 됨.

​

​

​

​
